MVR蒸發器及壓縮機的設計選型

時間：2022-05-21 作者：http://www.www.mjwseo.com/ 閱讀：7162

MVR蒸發器，是指將蒸發過程的二次蒸汽用壓縮機進行壓縮，提高其溫度、壓力，重新作為熱源加熱需要被蒸發的物料，從而達到蒸汽循環利用的目的的蒸發器。

1.根據原液選擇MVR蒸發器

溶液的粘度以及蒸發過程中溶液粘度的變化范圍，是影響MVR蒸發器設計首要考慮的因素；
  長時間受熱易分解、易聚合以及易結垢的溶液蒸發時，應采用滯料量少、停留時間短的蒸發器；
  蒸發時有晶體析出的溶液應采用強制循環蒸發器；
  易發泡的溶液在蒸發時會生成大量層層重疊不易破碎的泡沫，充滿了整個分離室后即隨二次蒸汽排出，不但損失物料，而且污染冷凝器。蒸發這種溶液宜采用強制循環蒸發器或降膜式蒸發器；
  蒸發腐蝕性溶液時，加熱管應采用特殊材質制成，或內壁襯以耐腐蝕材料。若溶液不怕污染，也可采用直接接觸式蒸發器；
  無論蒸發何種溶液，蒸發器長久使用后，傳熱面上總會有污垢生成。垢層的導熱系數小，因此對易結垢的溶液，應考慮選擇便于清洗或溶液循環速度大的蒸發；
  溶液的處理量也是選型應考慮的因素，根據處理量選擇合理的蒸發器與效數。

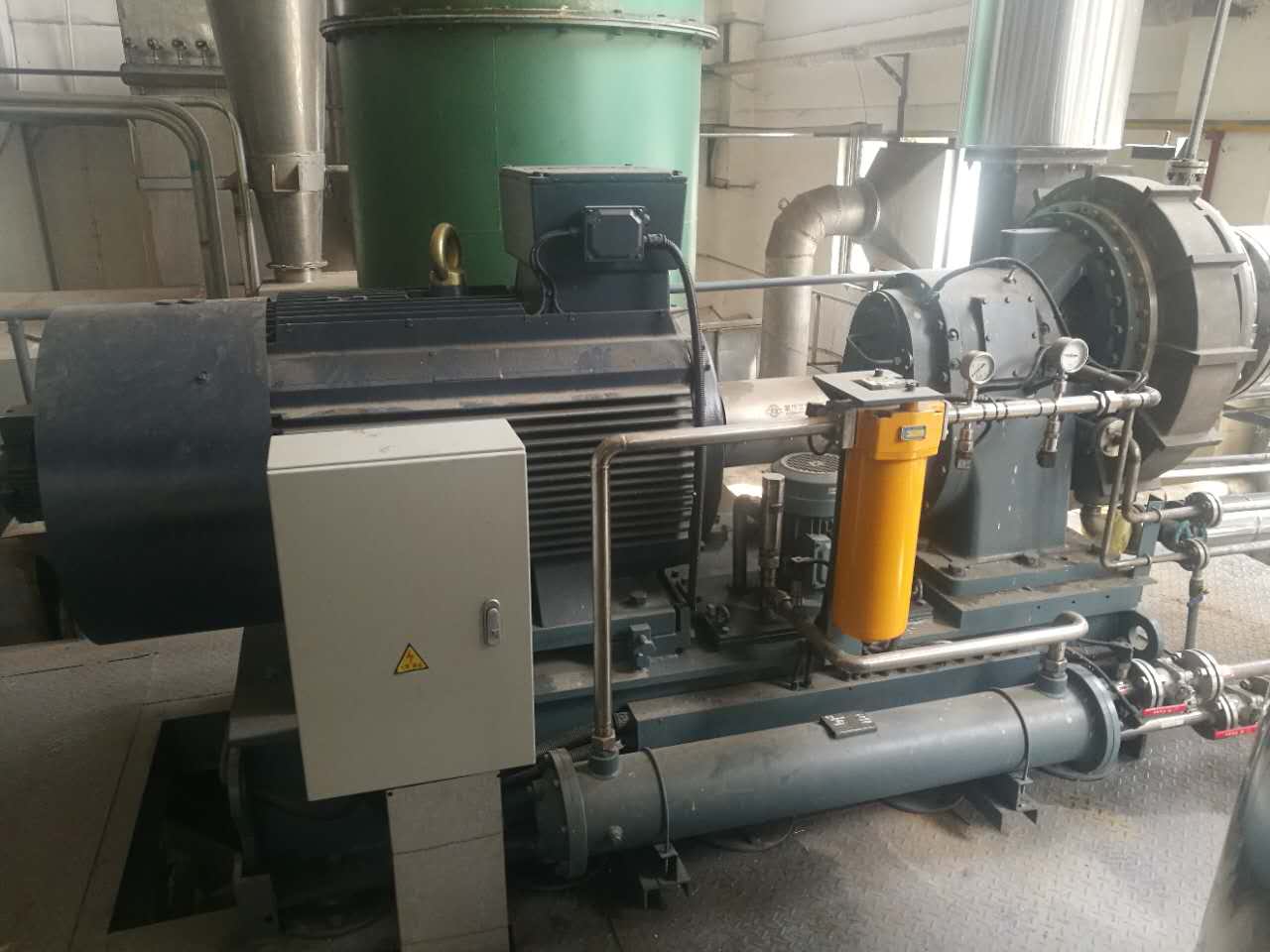

2.MVR蒸發器壓縮機的選擇

	離心壓縮機	羅茨壓縮機
原理	葉片式：恒壓風機，工作的主參數是風壓，輸出的風量隨管道和負載的變化而變化，風壓變化不大	容積式：恒流量風機，工作的主參數是風量，輸出的壓力隨管道和負載的變化而變化，風量變化很小
運行噪音	低	高
材質	雙相鋼、鈦合金等	碳鋼鍍鎳防腐
適用介質	能夠提供的有效溫升為24度（以水蒸汽為例），適合蒸發量較大的情況，一般蒸發量在7噸以上	能夠提供的有效溫升一般在20度以內（以水蒸汽為例），適合蒸發量較小的情況，一般蒸發量在5噸以下
優點	生產能力大，供氣量均勻，流量平穩、維護費用少，運轉周期長；結構簡單，易損件少；運轉周期長	效率高、壓比較高、對進氣壓力的穩定性要求較低、無喘振現象
缺點	易產生喘振、單級壓比較低，轉子轉速較高,為了保證葉輪一定的寬度,離心式壓縮機必須用于大中流量場合,不適合于小流量場合	排量相對較小、機體笨重、結構復雜、連續運轉性能不好、振動大、檢修間隔時間短、維護費用高
